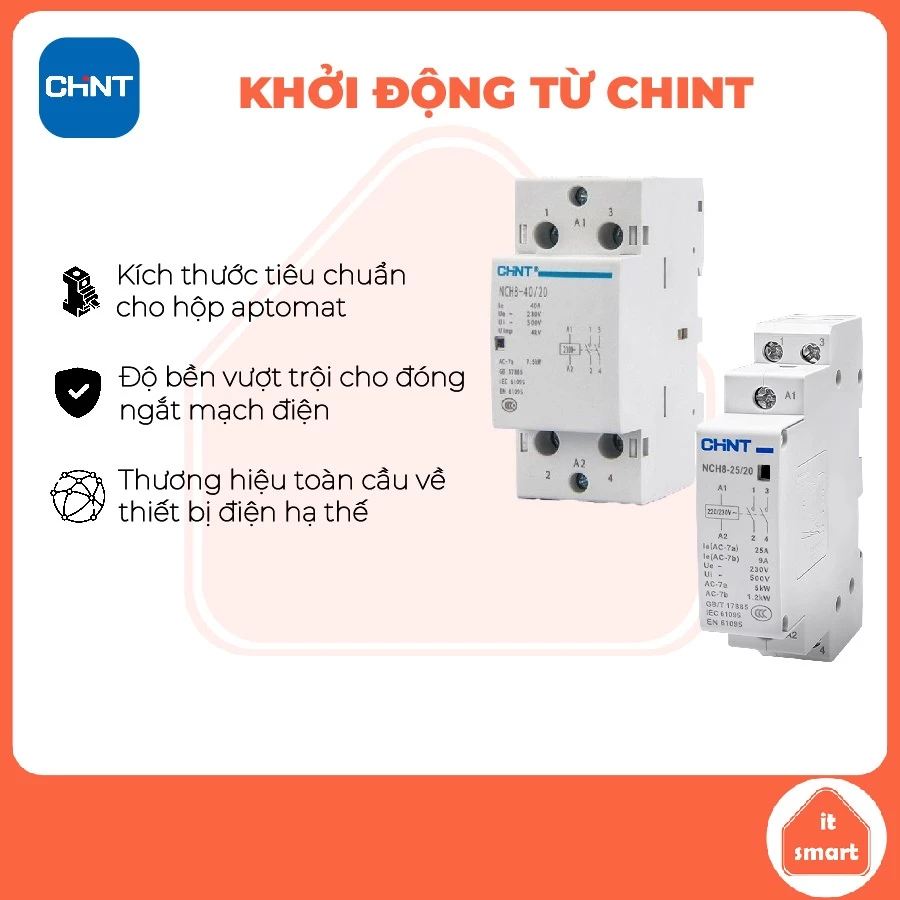

Khởi động từ Chint là một contactor dùng cho nhu cầu đóng ngắt mạch điện trong hệ thống gia đình, thiết bị công suất lớn và các giải pháp nhà thông minh. Thiết kế dạng DIN giúp sản phẩm phù hợp với những hệ thống sử dụng ray DIN trong tủ điện, hộp điện âm tường hoặc hộp nổi. Điểm cần xác định trước khi lắp đặt là đây là phiên bản NO – thường mở, đồng thời có ba lựa chọn theo dòng định mức: 25A, 40A và 63A.
Giá hiện tại là 200.000đ, giảm 20% so với mức giá trước giảm 250.000đ. Sản phẩm hiện có 4,86/5 điểm từ 22 lượt đánh giá.
Điểm nổi bật
- Contactor Chint dạng DIN, thuận tiện bố trí trên ray DIN trong tủ hoặc hộp điện phù hợp.
- Hỗ trợ đóng/ngắt đồng thời dây lửa và dây nguội trong mạch điện.
- Có ba lựa chọn dòng điện: 25A, 40A và 63A.
- Điện áp hoạt động được công bố trong khoảng 220–500V.
- Phiên bản NO – thường mở, cần đấu nối đúng sơ đồ mạch điện.
Thiết kế DIN và cách bố trí trong tủ điện
Chuẩn kích thước DIN là điểm thực tế đáng chú ý của sản phẩm. Thay vì phải gia công lại tủ hoặc hộp điện, người lắp đặt có thể bố trí thiết bị trên ray DIN tương ứng và cố định theo hệ thống. Tính chất này phù hợp với các mạch điện được thiết kế sẵn theo chuẩn DIN, đặc biệt trong tủ điện gia đình và hệ thống nhà thông minh.
Tuy nhiên, chuẩn DIN chỉ giải quyết yếu tố bố trí cơ học; việc sử dụng vẫn phụ thuộc vào sơ đồ mạch, dòng tải và model được chọn. Sản phẩm cần được đấu nối đúng hướng dẫn để bảo đảm hoạt động phù hợp với mạch điện.
Ba lựa chọn dòng điện cho các nhóm tải khác nhau
Chint cung cấp các model NCH8-25/20, NCH8-40/20 và NCH8-63/20. Các mức tải được phân biệt theo nhóm AC-7a và AC-7b, vì vậy không nên chỉ nhìn vào con số ampe lớn nhất mà bỏ qua loại thiết bị cần đóng ngắt.
| Model | Kích thước tương đương | Tải AC-7a | Tải AC-7b |
|---|---|---|---|
| NCH8-25/20 | Aptomat đơn | 25A ~ 5000W | 9A ~ 1200W |
| NCH8-40/20 | Aptomat đôi | 40A ~ 7500W | 15A ~ 3000W |
| NCH8-63/20 | Aptomat đôi | 63A ~ 13800W | 20A ~ 4400W |
AC-7a trong thông tin sản phẩm được minh họa cho các tải như đèn sưởi và thiết bị dùng sợi đốt, còn AC-7b áp dụng cho nhóm tải như động cơ và máy bơm. Vì hai nhóm có mức tải khác nhau trên cùng một model, người dùng nên xác định loại tải thực tế trước khi chọn phiên bản. Chẳng hạn, model 25A có mức tải AC-7a là 25A nhưng mức tải AC-7b là 9A; đây là khác biệt cần lưu ý khi dùng với thiết bị có động cơ.
Đóng ngắt dây lửa và dây nguội
Khả năng đóng/ngắt đồng thời cả dây lửa và dây nguội giúp thiết bị đảm nhiệm việc ngắt hai đường dây trong cùng thao tác điều khiển. Tính năng này phù hợp với các mạch cần kiểm soát đồng bộ hai dây, nhưng không thay thế cho yêu cầu thiết kế, bảo vệ và đấu nối đúng của toàn bộ hệ thống điện.
Với phiên bản NO – thường mở, trạng thái tiếp điểm và cách thiết bị tham gia vào mạch cần được đối chiếu với sơ đồ trước khi lắp. Nếu chưa quen với hệ thống điện dân dụng hoặc tải công suất lớn, nên để người có chuyên môn thực hiện việc đấu nối.
Thông số kỹ thuật
| Thương hiệu | Chint |
|---|---|
| Loại sản phẩm | Khởi động từ, công tắc tơ contactor |
| Phiên bản tiếp điểm | NO – thường mở |
| Điện áp hoạt động | 220–500V |
| Model | NCH8-25/20, NCH8-40/20, NCH8-63/20 |
| Kiểu lắp đặt | Chuẩn DIN |
| Bảo hành | 12 tháng, lỗi 1 đổi 1; không sửa chữa, chỉ đổi mới |
Điểm cần cân nhắc trước khi chọn
- Kiểm tra đúng phiên bản NO – thường mở và đối chiếu sơ đồ mạch trước khi lắp.
- Chọn model theo loại tải AC-7a hoặc AC-7b, không chỉ dựa trên dòng 25A, 40A hay 63A.
- Đảm bảo tủ điện hoặc hộp điện có hệ thống ray DIN phù hợp với thiết kế lắp đặt.
- Đấu nối sai có thể ảnh hưởng đến an toàn và hiệu quả hoạt động của hệ thống; tải công suất lớn nên được lắp đặt bởi người có chuyên môn.
Câu hỏi thường gặp
Khởi động từ Chint này dùng để làm gì?
Sản phẩm dùng để đóng ngắt mạch điện, hướng đến hệ thống điện gia đình, thiết bị công suất lớn và các giải pháp nhà thông minh.
Sản phẩm có những lựa chọn dòng điện nào?
Có ba lựa chọn gồm 25A với model NCH8-25/20, 40A với model NCH8-40/20 và 63A với model NCH8-63/20.
Khởi động từ có lắp trên ray DIN không?
Có. Sản phẩm được thiết kế theo chuẩn kích thước DIN để bố trí và cố định trên ray DIN trong tủ hoặc hộp điện phù hợp.
Phiên bản NO – thường mở có ý nghĩa gì?
Đây là cấu hình tiếp điểm thường mở của sản phẩm. Cần đối chiếu trạng thái tiếp điểm và sơ đồ mạch với nhu cầu sử dụng trước khi đấu nối.
Điện áp hoạt động của sản phẩm là bao nhiêu?
Điện áp hoạt động được công bố trong khoảng 220–500V.
